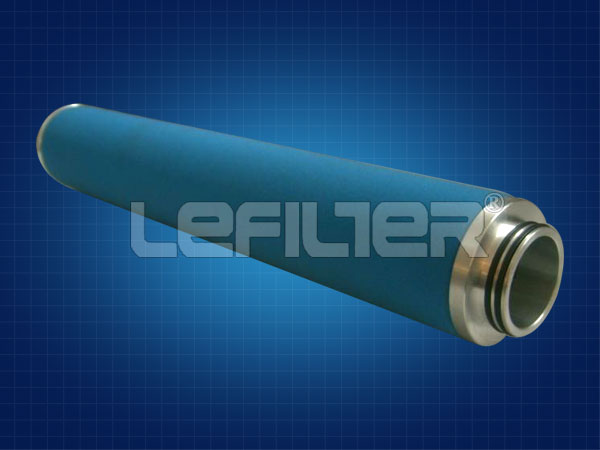

Hanlison利菲尔特CP-3-5-20精密滤芯

Hanlison利菲尔特CP-3-5-20精密滤芯

品牌 利菲尔特

型号 CP-3-5-20

滤材 进口玻璃纤维、油滤纸、不锈钢、烧结毡滤材

应用领域 化工

过滤精度 0.01-100μm

公称压力 0.02Mpa

工作温度 ≤80℃

在线咨询

Hanlison利菲尔特CP-3-5-20精密滤芯产品介绍

CP-3-5-20精密滤芯介绍:

Hanlison利菲尔特滤芯采用不同结构的不锈钢骨架,耐腐蚀、结构性能优;焊接强度高、气流阻力低。不同精度级别滤芯采用不同结构型式、新型“矩阵混合纤维”使介质接触面积面积大,改进了滤除率,提高了过滤效果。采用抗油耐酸类化学腐蚀的封闭涂沫泡套筒,防止了聚结液体重新进入气流,确保了高效率除油。
滤芯分为以下五个等级:
1、滤除大量液体和3微米大小的凝聚物
2、滤除液态水和油;滤除小至1微米的固态颗粒
3、聚结细小的水汽和油雾;滤除小至0.01微米的固态颗粒
4、聚结细小的水汽和油雾;滤除小至0.01微米的固态颗粒
5、滤除活性炭可吸收的油蒸气和碳氢化合物蒸气;滤除小至0.01微米的固态颗粒

利菲尔特推荐部分型号:

E9-12、E9-16、E9-20、E9-24、E9-28
E5-32、E5-36、E5-40、E5-44、E5-48;
E3-12、E3-16、E3-20、E3-24、E3-28、
E9-32、E9-36、E9-40、E9-44、E9-48、
E7-12、E7-16、E7-20、E7-24、E7-28、
E7-32、E7-36、E7-40、E7-44、E7-48;
E3-32、E3-36、E3-40、E3-44、E3-48;
E1-12、E1-16、E1-20、E1-24、E1-28、
E1-32、E1-36、E1-40、E1-44、E1-48
E5-12、E5-16、E5-20、E5-24、E5-28

CP-3-5-20技术参数:

过滤器型号公称流量接口尺寸滤芯型号滤芯数量
XF*-1611/2E*-161
XF*-201.721quot;E*-201
XF*-242.91-1/2quot;E*-241
XF*-284.91-1/2quot;E*-281
XF*-327.21-1/2quot;E*-321
XF*-3610.72quot;E*-361
XF*-40142quot;E*-401
XF*-4417.7DN65E*-441
XF*-4822DN80E*-481
XF*-5636DN100E*-441
XF*-6054DN100E*-442
XF*-6472DN100E*-443
XF*-6890DN125E*-444
XF*-70108DN125E*-445
XF*-72126DN150E*-446
XF*-73144DN150E*-447
XF*-74162DN150E*-448
XF*-75180DN150E*-449
XF*-76198DN150E*-4410
XF*-80252DN150E*-4414


CP-3-5-20工作压力修正系数:

在压力不是7kg/㎡(bar)时,若要确定较大流速,可从以上表找出流速,然后乘以与过滤器进气口较小压力相对的修正系数,切勿根据管道尺寸选择过滤器,应根据流速和运行压力进行选择。
进气口较小压力
kg/㎡(bar)
2345678910121416182021
修正系数0.380.500.620.750.871.001.121.241.371.621.862.112.362.612.73


美国Hankison新款:

流量E1
除油除臭过滤芯
E3
超高效除油芯
E5
高效除油芯
E7
通气管线过滤芯
E9
分离/过滤芯
0.57E1-12E3-12E5-12E7-12E9-12
1E1-16E3-16E5-16E7-16E9-16
1.72E1-20E3-20E5-20E7-20E9-20
2.9E1-24E3-24E5-24E7-24E9-24
4.9E1-28E3-28E5-28E7-28E9-28
7.2E1-32E3-32E5-32E7-32E9-32
11E1-36E3-36E5-36E7-36E9-36
14E1-40E3-40E5-40E7-40E9-40
18E1-44E3-44E5-44E7-44E9-44
22E1-48E3-48E5-48E7-48E9-48



残留有分量(ppm)
E1:0.010.001
E3:0.010.001
E5:0.010.01
E7:11
E9:35

美国Hankison旧款:

流量C级T级A级H级
0.50.74442-010731-40713-30715-3
2-30.7444-010731-50713-50715-5
607.4445-010731-60713-60715-6
807.4446-010731-70713-70715-7
10-1207.444-010731-80713-110715-11
1507.4447-010731-80713-11(2支)0715-11(2支)
2007.4447-01(2支)0731-90713-11(2支)0715-11(2支)




过滤精度(μm)残留有分量(ppm)
C级:35
T级:11
A级:0.010.01
H级:0.010.001




技术参数

HKS利菲尔特滤芯采用不同结构的不锈钢骨架,耐腐蚀、结构性能优;焊接强度高、气流阻力低。不同精度级别滤芯采用不同结构型式、新型“矩阵混合纤维”使介质接触面积面积大,改进了滤除率,提高了过滤效果。

性能特点

工作原理

应用领域

客户案例

HKS利菲尔特滤芯采用不同结构的不锈钢骨架,耐腐蚀、结构性能优;焊接强度高、气流阻力低。不同精度级别滤芯采用不同结构型式、新型“矩阵混合纤维”使介质接触面积面积大,改进了滤除率,提高了过滤效果。
