管束式自动过滤系统——多用途的流体净化设备(上篇)

作者:利菲尔特滤器2022-11-19

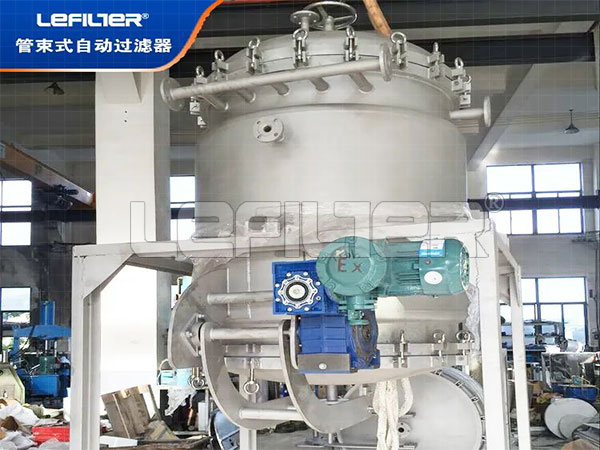

管束式自动过滤系统,能在不停机情况下自动再生过滤元件,是一种全自动清洗的精密过滤器,能有效减免人工清理,无需更换过滤元件,在连续化作业生产、高危操作环境等场合广泛应用。

55

过滤原理

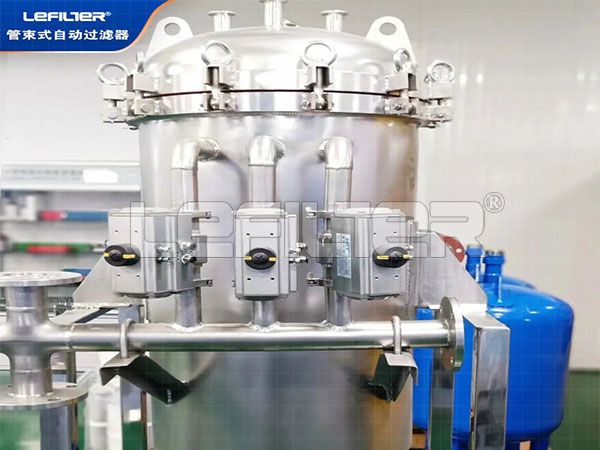

管束式自动过滤系统工作流程:全程由PLC程序控制,自动运行。

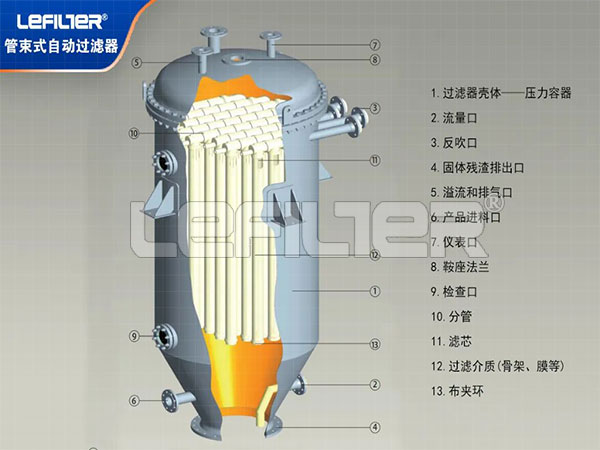

在正常工作状态下,介质经系统由过滤器入口进入过滤,从下而上通过过滤组件,由滤芯的外表面将原料中的颗粒杂物阻隔,当过滤元件表面滤饼逐渐堆积,随着滤芯上截留的聚集物增多,而过滤元件的有效过滤面积减少,造成两端压差增大。

66

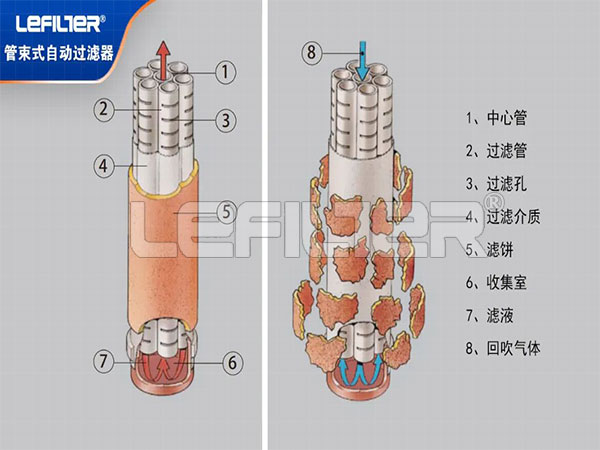

当差压达到预定值,差压变送器输出差压信号,启动可编程控制器, PLC按已编程序输出信号到各阀门的执行机构。打开过滤器排污阀及放空阀,并通过液位控制开关来控制液位,当液位到达控制点时PLC输出信号关闭排污阀,打开反吹阀进气/液,经延时加压或达到绝压变送器的的设定值后,自动打开排污阀。

在气/液体压力的作用下,形成反向冲洗爆破力,迅速将堆积在过滤元件表面的杂质清洗掉。排放掉浓液后关闭压缩气体进口阀及排污阀。

77

当过滤器系统经气/液体冲洗后的压差恢复不理想时,PLC 程序控制器进入浸泡功能状态,根据浸泡的效果来调整浸泡时间(一般规定为2h) ,然后同样以气体辅助进行反冲洗,达到最大效率地去除堆积在滤芯表面上的滤饼杂质。

当过滤器长期工作后,滤芯的外表面会形成顽固杂质,此时可选择用蒸汽进行手动清洗。

设备特性

安全密封操作:防止环境与产品污染。

节省人工:采用智能控制系统,自动清洗方式,无需人工清洗,节省了三分之二人员。

节省空间:采用多根多孔烛芯,(每根烛芯直径90毫米,最大高度2.5米),保证了过滤流量,占地面积小,安装方便。

连续增稠:允许不间断过滤,固体被冲回到液体中以浆料形式排出,适用于要求连续过滤的工艺。

过滤器反吹:不论是干式/湿式排料,都是通过向滤杆内部导入反向的压力实现的。

88

应用行业

化工行业:催化剂及农药中间体过滤回收,钛白粉、黑碳粉过滤,PTA,胺液,电解液,多元醇,聚二醇,碳酸钾,环氧树脂,高纯氧化铝过滤,白油等溶剂油过滤。

医药行业:生物工程,生物制药,发酵液过滤,结晶体过滤,脱炭过滤,悬浮液,柠檬酸,发酵提取液,抗生素,抗菌素,医药中间体,中草药制剂过滤。

食品行业:味精的脱炭脱色过滤,酵母,大豆蛋白,果汁,糖浆,蔗糖,酒类,食用油,饮用水,明胶,超细结晶体,果葡萄糖化液,乳酸过滤等。

金属加工:清洗剂、煤焦油、机加冷却油、金属板箔轧制油、铜箔;

助滤剂过滤:活性炭、白土、硅藻土、珍珠岩等。

99
