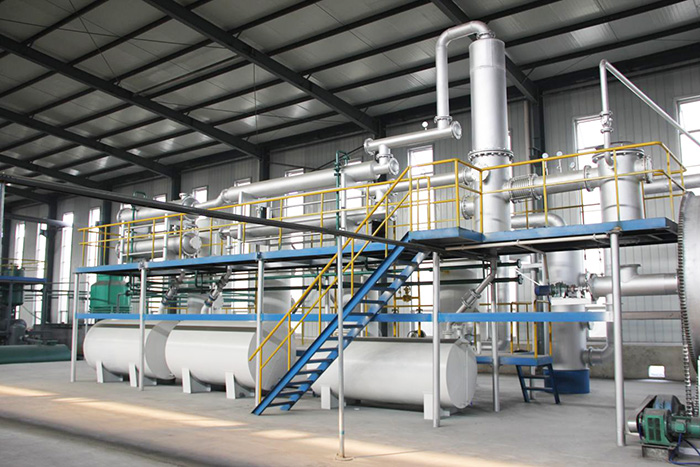

废塑料炼油设备

废塑料炼油设备

品牌 利菲尔特

型号 LF-10

滤材 Q345R锅炉板

应用领域 废橡胶热解设备

过滤精度

公称压力

工作温度 300°

在线咨询

废塑料炼油设备产品介绍

产品详情

一、项目背景

随着世界汽车工业和公路交通运输业的快速发展,对各种轮胎的需求量日益增加。目前,世界轮胎的年销量达十几亿条。为了确保安全,每辆汽车平均行驶3万到5万公里就须更换一次轮胎,如此一来,造成了世界轮胎年报废量高达十几亿条,1700多万吨的状况。
废旧轮胎属于不熔或难熔的高分子弹性材料,它们的大分子分解到不影响土壤中植物生长的程度需要数百年。越积越多的废旧轮胎长期露天堆放,不仅占用大量土地,而且极易滋生蚊虫传播疾病(登革热等),严重恶化自然环境、破坏植物植被、严重危及地球生态环境。并可能引发火灾,威胁人们的生命及财产安全,被称之为ldquo;黑色污染rdquo;。在一些地区,废旧轮胎被用做燃料,严重的污染使周围寸草不生。填埋、燃烧等处理固体废弃物的方法对废旧轮胎都不适用。
随着全世界对环境保护的意识不断地增强,对废旧轮胎回收处理,再生利用的问题越来越引起社会各界的关注。对废旧轮胎的无害化、资源化处理技术的研究已成为环保界和资源界面临的一个重要课题。我们新乡市利菲尔特滤器股份有限公司新开发的废旧轮胎炼油设备,将废旧轮胎经过催化裂解技术,生成工业燃油、粉状炭黑以及废钢丝。这一项高新科技的回收技术,创造出良好的经济效益和社会效益,从而成为世界能源再生方面一项重大发现。
在很多国家废轮胎都是免费的,甚至有的国家每处理一个轮胎政府还给予2-3美元的补助。例如:加拿大,澳大利亚,委内瑞拉等。非洲很多国家废轮胎到处堆放,无人看管,使用者只需要收集一下运走就可以使用。马来西亚则采取由国家统一在国内回收废旧轮胎,免费向利用企业提供,并规定凡利用废旧轮胎生产的产品,一律实行免税鼓励政策。而且石油做为一种不可再生资源,近几年世界油价却在一直攀升。所以废物再生是未来的大势所趋。

二、    解决方案 ndash;ensp;废轮胎炼油

裂解(英语:Pyrolysis),或称热解、热裂、热裂解、高温裂解,指无氧气存在下,有机物质的高温分解反应,是能将一种样品(主要指高分子化合物)转变成另外几种物质(主要指低分子化合物)的化学过程。

废轮胎炼油设备是通过高温裂解加热分解成油气,不可冷凝气体和生物炭的流程,之后油气再通过冷却系统冷却成液化油,不可冷凝的可燃性气体可以直接回收利用于反应釜的加热,多余气体也可以用于加热其他系统,例如过滤,燃烧器等

三、    废轮胎炼油设备参数

项目 详情

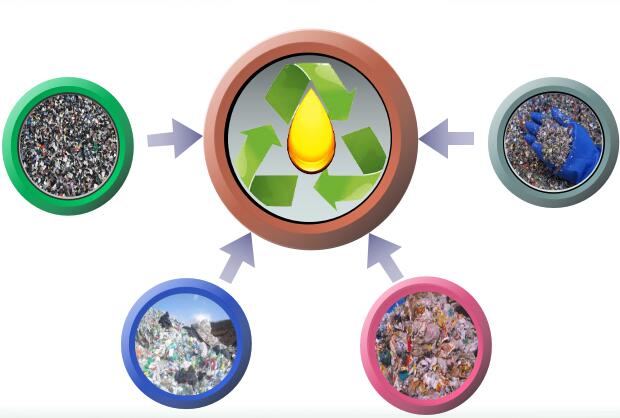

输入原  料 废轮胎、废橡胶、医疗垃圾、城市
生活垃圾
较终产品 燃料油、炭黑、钢丝、可燃气体
型号 反应釜尺寸 产能
HJA-3 3 吨/天
HJA-7 6 吨/天
HJA-8 8 吨/天
HJA-10 10 吨/天
HJA-10 12 吨/天
反应釜材质 Q345R/Q245R/310S++锅炉板/不锈钢
厚度 14 毫米/16 毫米/18 毫米
重量 15吨-35吨
功率 平均15千瓦/时
冷却类型 循环水冷却
所需面积 450-600平方米(宽:15米,长:30米-35米)
所需工人 3-4工人
油密度 0.89g/cm3
燃烧值 44.30KJ/KG
备注: 可定制小型号试生产设备:100-500千克设备、1吨设备等

四、    废轮胎炼油流程

1.进料,需要1-2小时,1.4米以下的轮胎可以直接整胎进料,大轮胎需要先切割再进料;
2.加热,需要10个小时左右,一般加热到2个小时的时候就会有油气产生;
3.冷却,油气经过冷却系统冷凝成油;
4.尾气回收利用,在加热裂解的过程中,除了油气,也会有部分的可燃但是不可冷凝气体产生,我们称之为ldquo;尾气rdquo;,这个气体可以直接回收用于加热裂解反应釜,以节省燃料;
5.炭黑和钢丝排渣,等裂解流程结束,油气出完,需要把反应釜内部残留物质排出来,进行新的裂解流程,这些残留物质主要包括用于制作轮胎的炭黑的钢丝。

五、   废轮胎炼油设备产品用途

1.    裂解油
1)    可以直接代替燃油用于工业或者锅炉加热,例如,水泥厂,钢铁厂,玻璃厂,等;
2)    可以精炼成柴油用于柴油燃料和发电厂,农用机械等。
注:轮胎直接裂解出来的油是毛油,可以直接作为工业燃油使用,如需精炼柴油,另外需要一套精炼设备。
裂解油用途
2.    炭黑
1)    可以压球燃烧用于工业加热,其燃烧热值与煤炭相当,可以直接代替煤炭使用;
2)    可以墨粉精炼成不同标准,用于油漆颜料,橡胶制品等的添加剂。
炭黑用途
3.    钢丝
1)    卖到废物回收站
2)    直接卖到钢铁冶炼厂,重新冶炼


六、利润分析 (以10吨废旧轮胎炼油设备为例)


运行成本/天
废旧轮胎 10吨 * 400元/吨 = 4000元
加热燃料 1)煤:0.4吨 * 400元/吨 = 160元
2)燃油:0.4吨 * 2500元/吨 = 1000元
3)柴油:0.3吨 * 4000元/吨 = 1200元
4)天然气:150m3 * 2.25元/m3 = 337.5元
电耗 15Kw/h
水耗 水是循环利用的,几乎没有消耗
工人 2人轮班倒
收益/天
燃油 4.5吨 * 2500元/吨 = 11250元
炭黑 3吨:1)直接卖, *500元/吨 = 1500元
2)磨粉, *2000元/吨 = 6000元
钢丝 1.5吨 * 1200元/吨 = 1800元
利润/天(按照烧燃油和炭黑直接卖来算) 9500元/天


技术参数

序号 名称 规格(mm) 数量
1 主炉 #8373;2600*6600*16 1台
2 分气包 #8373;1000*2000*6 1套
3 夹套式阻尼管 #8373;1200*1500*6 1套
4 箱式冷却器 6000*2400*4 1套
5 集油罐 #8373;1500*3400*4 1套
6 水封 #8373;800*2000*4 1套
7 燃烧装置 废气燃烧 1套
8 强力雾化除尘塔 #8373;1000*4500 1套
9 风机 Y5-47-5C 1台
10 烟囱 #8373;325*9000 1台
11 热水循环管路泵 ISG40-160 1台
12 鼓风机 CZR 250W 3台
13 齿轮泵 KCB-83.3 1台
14 循环水泵 IS100-80-125 1台
15 控制柜 立式 1台
16 提升机   1台
17 螺旋出渣机   1台
18 炭黑储存罐 #8373;1500*2000*5 1套
19 废气装置 二次回燃 1套
20 燃烧室 配套二次回燃
21 其他配件 安装所需 1套

应用领域

1、冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
2、石化:炼油、化工生产过程中的产品及中间产品的分离及回收,油田注井水及天然气除颗粒过滤。
3、纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
4、电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
5、火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
6、机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
7、铁路内燃机及发电机:润滑油及机油的过滤。
8、汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
9、各种举升、搬运作业:起重、装载等工程机械到消防、维修、搬运等特种车辆,船舶的起货机、起锚机,高炉、炼钢设备,船闸,船门的启闭装置,剧场的升降乐池和升降舞台,各种自动输送线等。
10、各种需要作用力的推、挤、压、剪、切、挖掘等作业装置:液压机,金属材料的压铸、成型、轧制、压延、拉伸、剪切设备,塑料注塑成型机、塑料挤出机等化工机械,拖拉机、收割机以及其它砍伐、采掘用的农林机械,隧道、矿井和地面的挖掘设备,各种船舶的舵机等。
