锌灰过滤装置介绍

锌灰过滤装置介绍产品介绍

技术参数

性能特点

工作原理

设备说明及接口条件

锌灰过滤装置的工作原理：

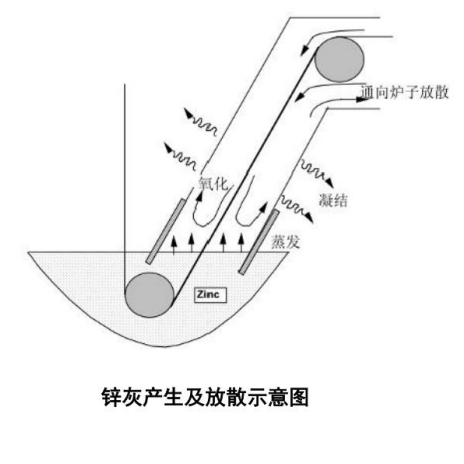

炉鼻子内含有锌灰的锌蒸气通过管道被负压抽出送入过滤器，过滤器内装有耐高温滤芯，锌蒸气在循环过程中凝结成锌灰，并被滤芯过滤掉，过滤后的气体再被送回炉鼻子内。

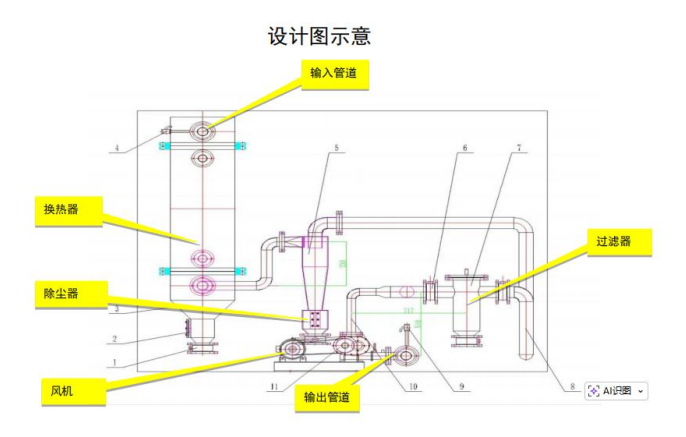

（1）冷却部分采用水冷换热器，降温后初步沉淀部分锌灰；

（2）粗过滤部分采用旋风分离器以除去块状锌灰；

（3）精过滤部分为特制金属过滤器，且可人工无限次清洗使用；

（4）循环动力源采用一台无泄漏高压变频风机，布置在精过滤器出口，电加热器加热来自高压风机的过滤气体，使过滤气体温度回升后注入炉鼻内部。
主要技术特性：
①锌灰过滤精度10 微米
②加热后送回炉鼻子的洁净气体温度不低于550℃
③系统氧含量检测无泄漏

主要接口条件
①进口：DN65 法兰
②出口：DN65 法兰
③冷却水进口：DN50 法兰
④冷却水出口：DN50 法兰
⑤供电：380V/31.5KW
⑥吹扫氮气进口：DN20
⑦吹扫氮气放散口：DN20

应用领域

使用效果

经济效益

(1) 极大地降低锌灰缺陷造成的不合格品所占比例;

(2) 极大地降低锌灰缺陷带来的产品降级损失;

(3) 极大地降低锌灰清理期间开停机带来的损失。

客户案例

成功案例分析

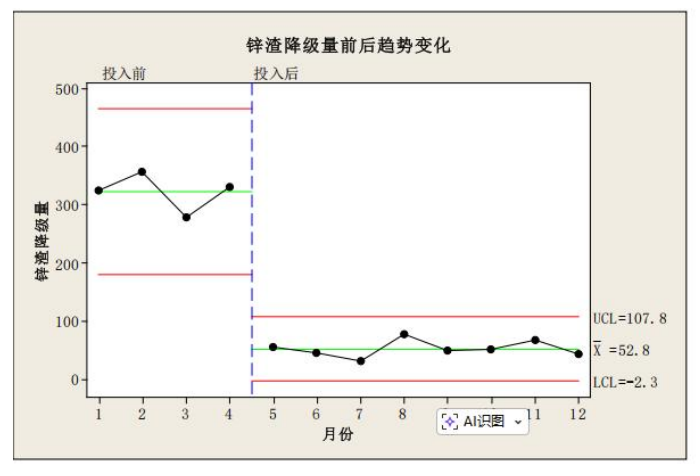

国内某钢厂投入锌灰过滤装置前后汽车外板因锌渣缺陷降级量的变化趋势的对比，可见，锌灰过滤装置能够大幅减少汽车外板表面的锌渣缺陷。
