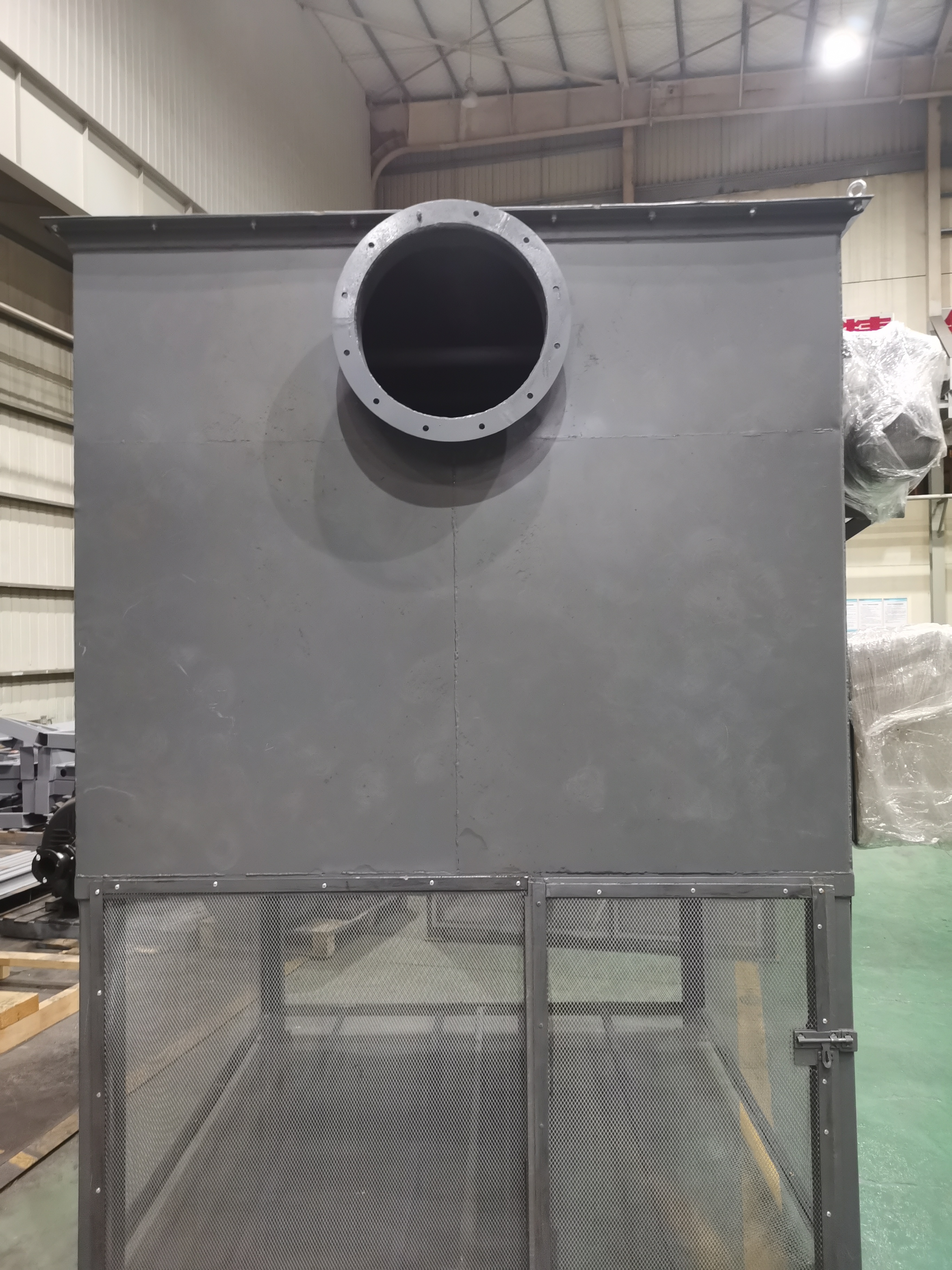

蒸汽轮机配套进气过滤器

蒸汽轮机配套进气过滤器产品介绍

技术参数

性能特点

1、采用粗效预处理 + 高效滤筒两级过滤结构，选用 PTFE 覆膜聚酯滤筒，耐潮湿、不易糊膜，有效过滤电厂粉煤灰、沙尘、飞絮等颗粒物，保护蒸汽轮机配套风机叶轮，避免磨损、结垢，保障机组安全运行。

2、配置脉冲反吹自洁系统，支持压差自动、定时、手动三种清灰模式，轮换在线清灰，设备无需停机，满足汽轮发电机组 7×24 小时不间断连续运行要求。

3、滤筒容尘量大，设备阻力上升平缓，运行阻力稳定，不会增加配套风机额外能耗，保证进气风量持续稳定。

4、箱体采用焊接模块化结构，花板严格分隔脏气腔与净气腔，密封性能优异，杜绝含尘气流短路泄漏，全部进气经过滤净化处理。

5、模块化组合设计，可单台或多组模块拼接，风量适配灵活，能够匹配不同功率等级蒸汽轮机辅机进气风量需求。

6、壳体为碳钢喷塑防腐处理，可选不锈钢材质；户外机型具备防雨、抗风沙能力，电气元器件达到 IP55 防护等级，可适应电厂露天、潮湿多尘的复杂现场。

7、配备压差变送器实时监测滤芯阻力，具备阻力超限报警功能，运行信号可接入电厂 DCS 控制系统，实现中控远程监视。

8、箱体设置检修门，滤筒可在线拆装更换；配置集灰斗或集尘抽屉，粉尘清理便捷，减少停机检修时间，降低运维成本。

9、内部气流布局优化，降低局部气流冲刷，减少滤筒损耗，有效延长滤筒使用寿命。

工作原理

依靠汽轮机配套风机吸气负压，外界空气先经过进风防护格栅完成粗过滤，拦截大块杂物。含尘空气进入脏气腔，穿过滤筒外侧，粉尘被阻隔在滤筒外表面，洁净空气进入净气腔，经出风口输送至汽轮机进气系统。

随着滤筒积灰，设备阻力升高；压差变送器实时监测压差，达到设定阈值，控制系统触发脉冲阀，储气包内干燥无油压缩空气经喷吹管、文氏管向滤筒内部反向喷吹，抖落粉尘落入集灰单元。清灰为轮换喷吹，设备全程不停机，其余滤筒持续过滤，保障汽轮机进气不间断运行；积灰定期排出，循环维持设备低阻力稳定运行。

应用领域

• 火力发电行业：燃煤火电厂汽轮发电机组配套，用于轴封风机、工艺空压机、送引风机进气过滤，拦截粉煤灰、厂区扬尘。

• 热电联产行业：城市热电、工业园区热电厂蒸汽轮机辅机进气净化，保障供热发电机组稳定运行。

• 生物质发电行业：生物质电厂汽轮机配套过滤，过滤秸秆飞灰、草木碎屑、现场扬尘。

• 垃圾焚烧发电行业：垃圾发电厂汽轮机组风机进气防护，抵御焚烧飞灰、环境粉尘。

• 余热发电行业：钢铁、水泥窑余热电站蒸汽轮机系统进气过滤，应对生产现场高粉尘环境。

• 化工自备电站：化工企业自备汽轮发电机组，为汽轮机辅机、空压机提供洁净进气气源。

• 油气自备电站：油气场站自备汽轮发电装置，适配野外风沙露天安装工况。

客户案例

1、燃煤热电联产项目｜汽轮机轴封风机进气过滤某 2×50MW 热电联产电厂，汽轮发电机组轴封风机、空压机进气配套自洁式空气过滤器，设备露天布置。现场粉煤灰、厂区扬尘较重，设备采用 PTFE 覆膜滤筒，PLC 控制脉冲反吹，压差超限报警信号接入电厂 DCS 系统。设备实现在线不停机清灰，有效拦截粉尘杂质，风机叶轮积灰现象大幅改善，辅机振动值保持稳定，减少拆解检修次数，保障汽轮机持续发电供热。

2、生物质发电厂｜蒸汽轮机辅机过滤项目某 30MW 生物质发电厂，汽轮机组冷却风机、空压机前端配置自洁式空气过滤器。厂区存在秸秆碎屑、草木飞灰，粉尘含量高。设备采用两级过滤结构，压差自动脉冲清灰，滤筒可在线拆装更换，不干扰机组正常运行，避免飞灰进入风机造成叶轮磨蚀，满足电厂全年不间断生产要求。

3、垃圾焚烧发电项目｜汽轮机组进气净化垃圾焚烧发电厂，汽轮发电机组配套工艺风机选用户外型自洁式空气过滤器。现场焚烧飞灰、悬浮颗粒物多，设备电气防护等级 IP55，适应露天潮湿环境。通过压差自动触发反吹，稳定控制运行阻力，保护高速运转辅机，降低故障停机风险。

4、水泥余热发电项目｜蒸汽轮机进气过滤某水泥企业窑炉余热电站，蒸汽汽轮机配套风机配置自洁式空气过滤器。厂区矿石粉尘大，设备选用抗糊膜覆膜滤筒，模块化箱体结构，过滤大气中的水泥粉尘，防止粉尘进入风机内部结垢磨损，保障余热发电机组稳定发电。
