山东某药厂中药渣烘干炉生产线空气除尘处理现场

作者:利菲尔特滤器2023-07-03

项目问题山东某药厂中药渣烘干炉生产线,汽化炉生产线产生的烟气含尘浓度高、水分大、排放点高、污染范围广,根据现场工况要求,利菲尔特EPC项目组做以下具体方案设计:项目设计参数【产品选型】低压脉冲高温布袋

项目问题

山东某药厂中药渣烘干炉生产线,汽化炉生产线产生的烟气含尘浓度高、水分大、排放点高、污染范围广,根据现场工况要求,利菲尔特EPC项目组做以下具体方案设计:

项目设计参数

【产品选型】低压脉冲高温布袋除尘器

【处理量】50000m³/h

【入口烟气温度】90~150℃

【烟气含水量】5280kg/h

【滤袋耐温要求】≮200℃

【滤袋材质】聚四氟乙烯(PTFE)

【粉尘排放浓度】<10mg/Nm³

【除尘器阻力】<1500Pa

【除尘器漏风率】<2%

【喷吹气源】 0.3~0.4Mpa

【过滤速度】0.5~0.8m/ min

【除尘效率】99.99%

【工艺介质】药渣产生的烟气

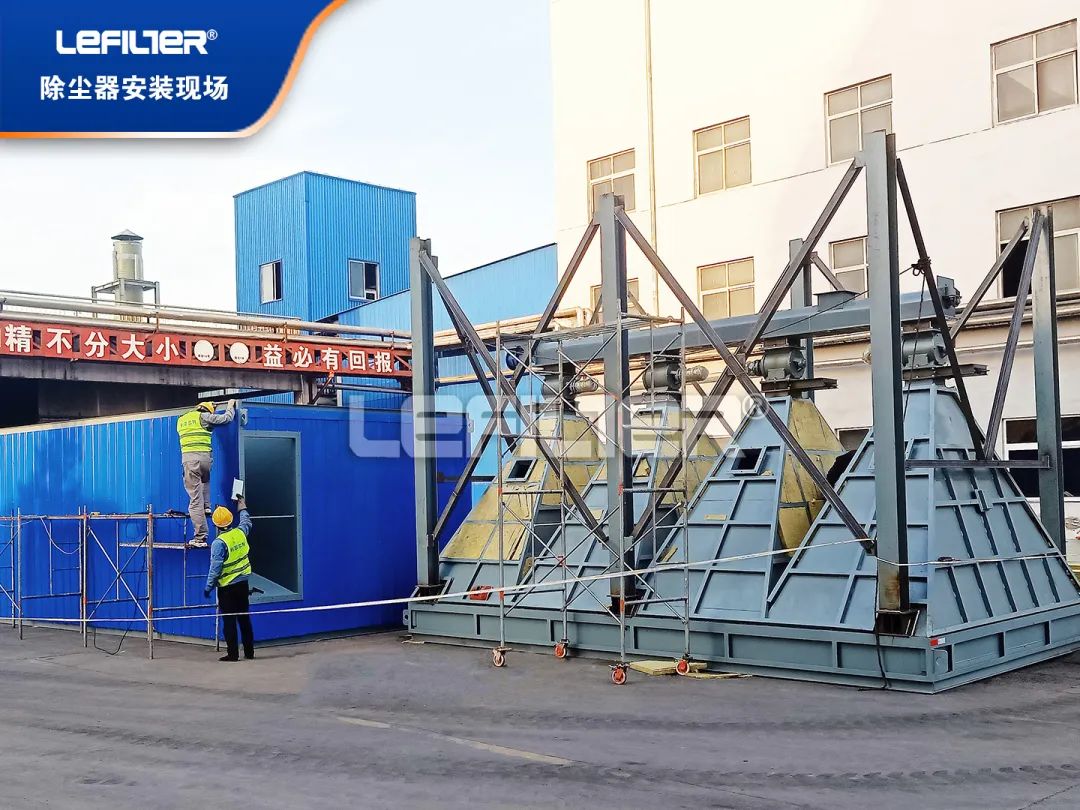

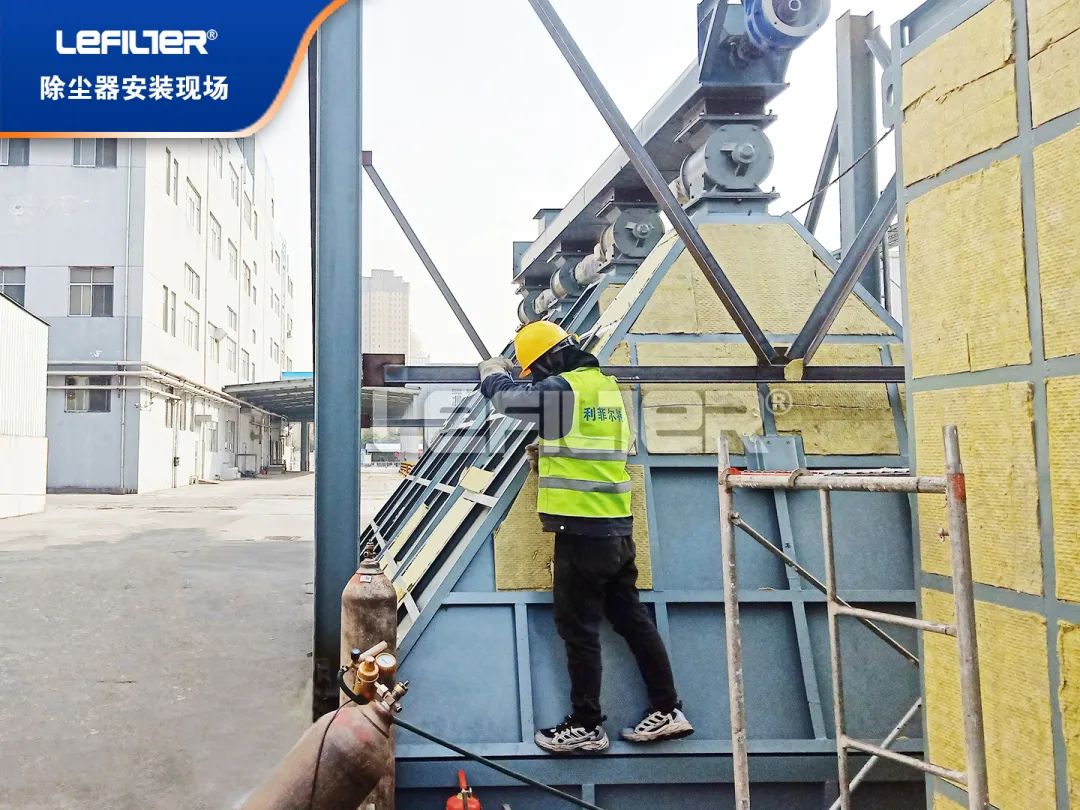

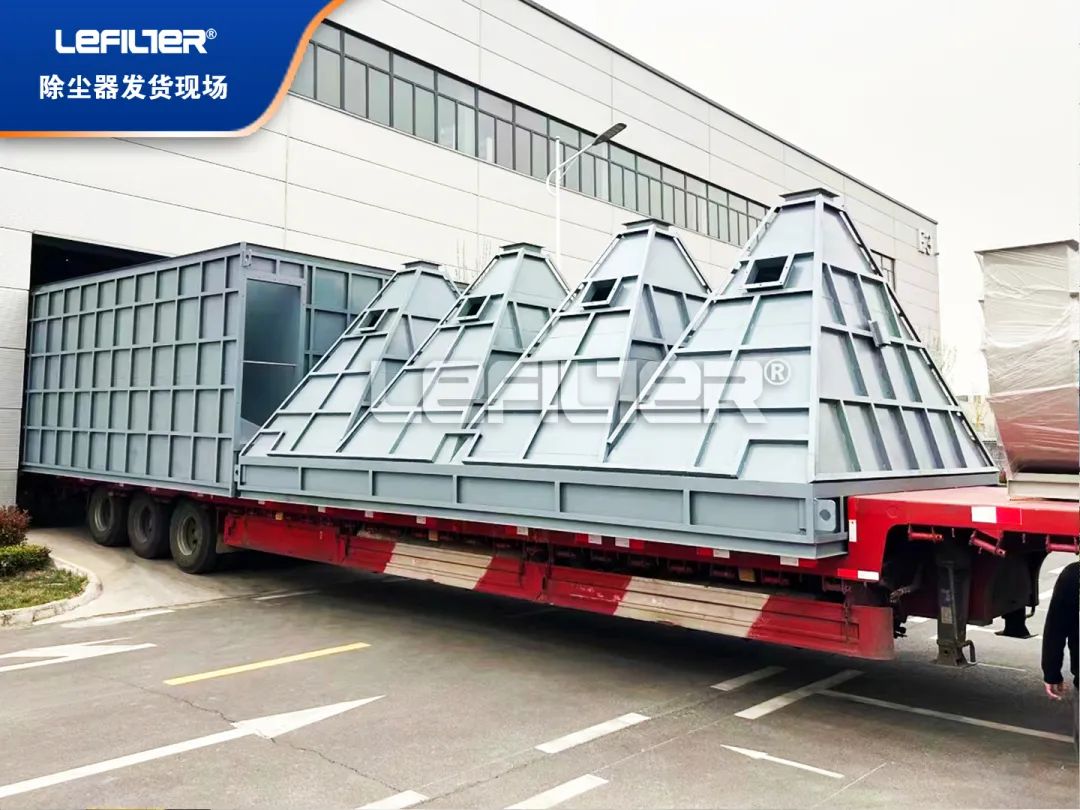

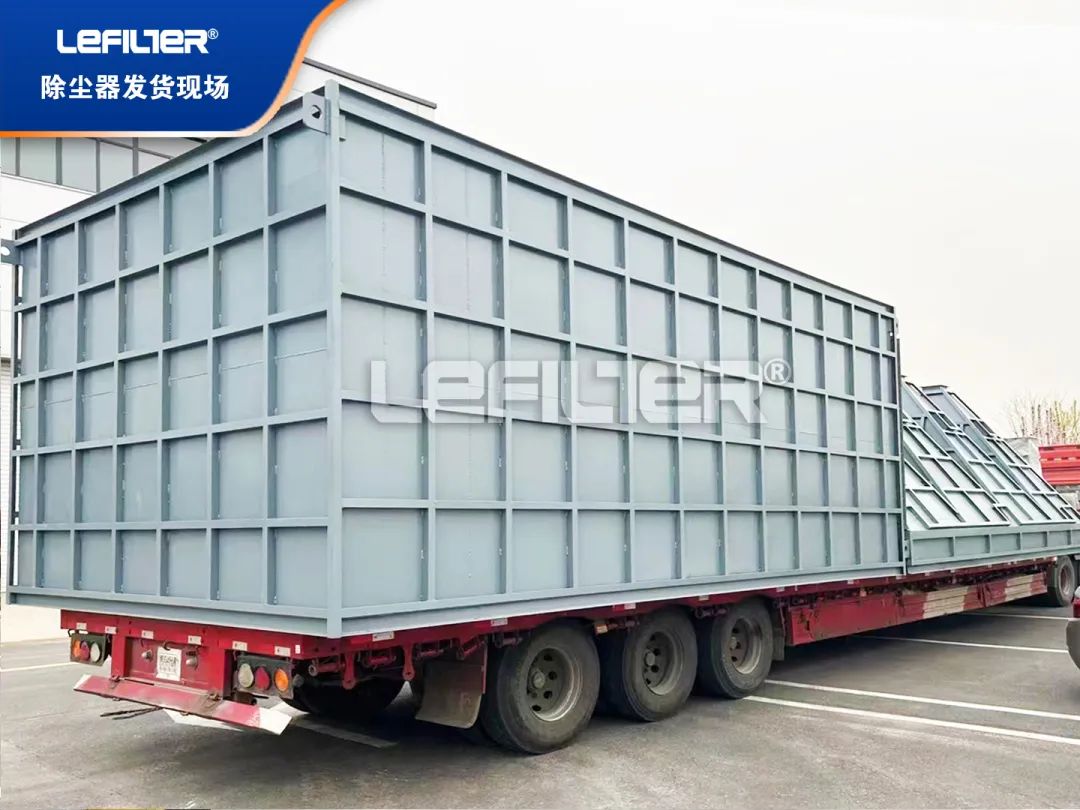

发货现场:

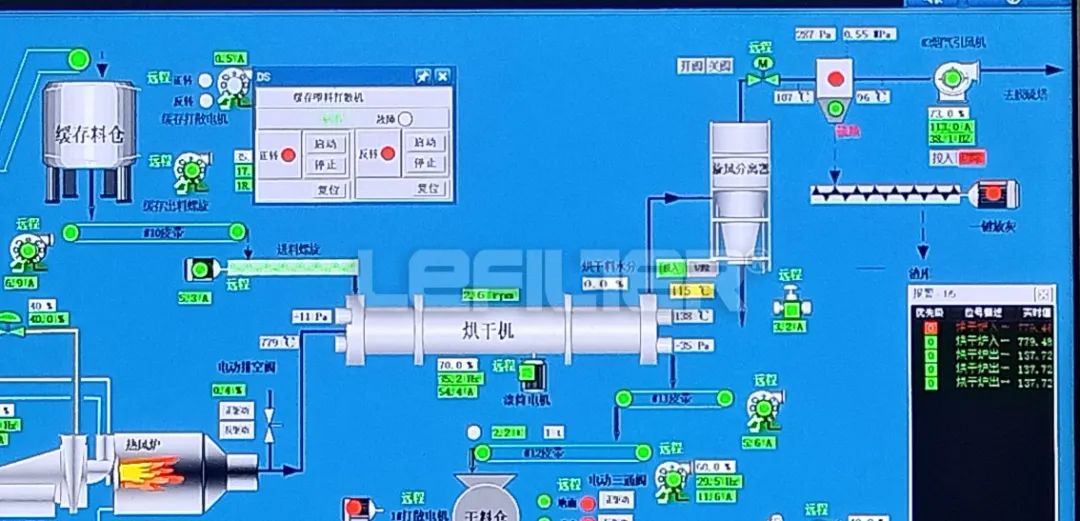

工艺流程:

热风炉⇒烘干机⇒旋风分离器⇒布袋除尘器⇒脱硫塔

99

100

过滤过程:当含尘气体从箱体下部进入灰斗时,由于气流截面积的突然膨胀,流速降低,一些较粗且密集的粉尘颗粒在重力作用下沉降在灰斗中。

低密度粉尘颗粒进入布袋除尘器后,通过惯性,碰撞,筛分,拦截和静电在滤袋表面的综合作用,尘埃落在滤袋表面形成灰尘层。

净化后的气体进入清洁空气室,并通过风扇从排气管排出。

清洁过程:当脉冲阀打开时,气包内的压缩空气通过脉冲阀经喷吹管上的小孔,向滤袋口喷射出一股高速高压的引射气流,形成一股相当于引射气流体积若干倍的诱导气流,该气流一起进入滤袋,在滤袋中产生瞬时正压并迅速膨胀。

沉积在滤袋外部的灰尘掉入烟灰桶,达到清灰目的。

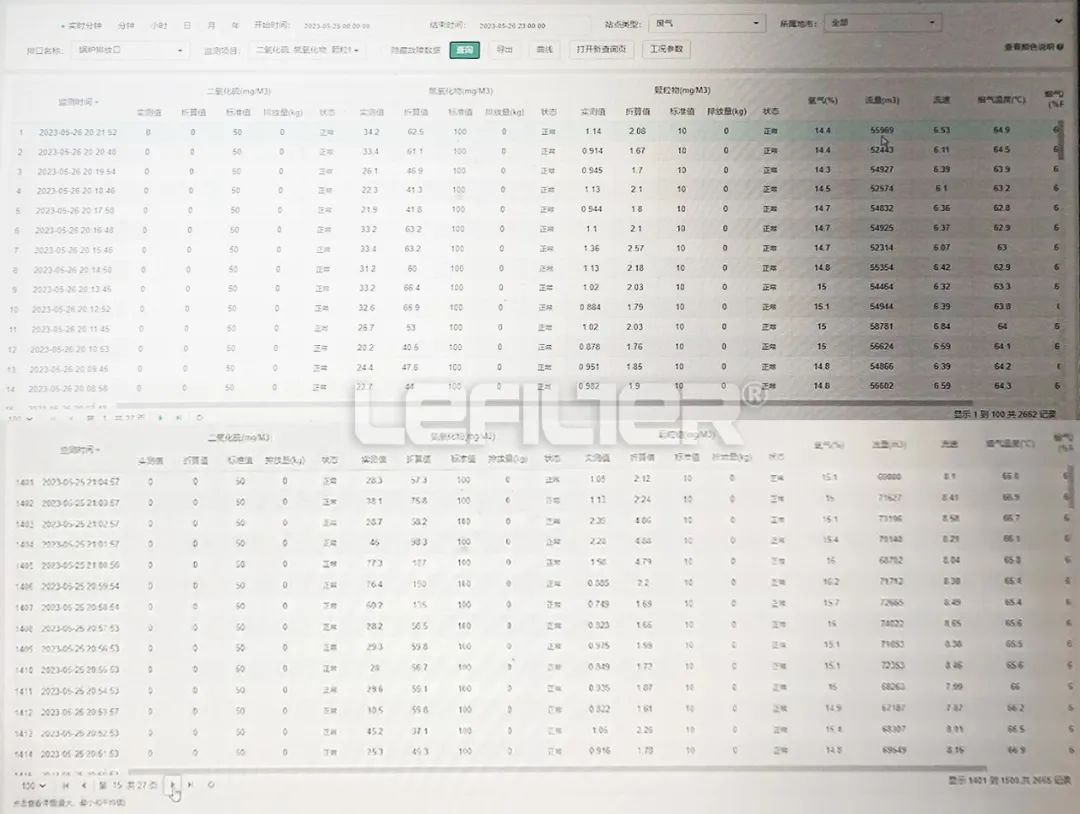

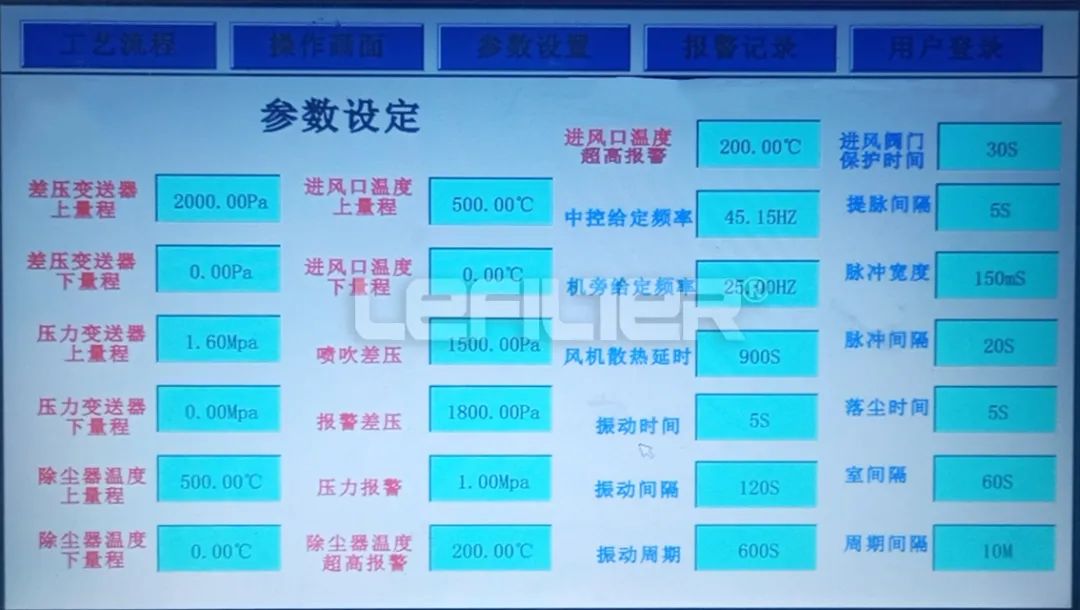

在线检测数据(排放量、烟气量):

101

产品设计特点:

除尘器户外型,保温性强

过滤面积大2160 -- 5760m2

处理风量大59200 -- 91200m³/h

有离线清灰、离线检修功能

适用于质轻,粒细,粘性粉尘的空气净化

整机采用微机自动控制,各参数易于调节,可实现无岗位工作
